保溫球閥

欄目：技術文章 發布時間：2023-09-08
分享到：
產品型號：BQ41F
公稱通徑：DN15~200mm


一、BQ41F保溫夾套球閥特點
      BQ41F縮徑保溫球閥具有保溫、保冷特性。按GB設計制造法蘭連接按79-94標準制造用于石油、化工、冶金、制藥行業。
      BQ41F縮徑保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。它是重油輸送管道理想的控制閥門。
      根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。 BQ41F縮徑保溫球閥產品具有良好的保溫保冷特性，具閥門的痛徑與管徑一致，同時又能有效降管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。

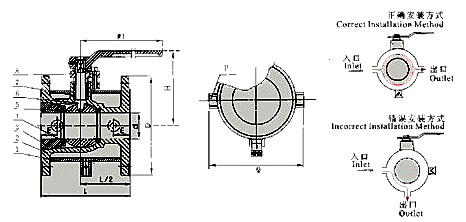

二、BQ41F保溫夾套球閥結構圖


三、BQ41F保溫夾套球閥主要連接尺寸

公稱通徑DN
Nominal Diameter

法蘭規格
Flange specification

尺寸Size

重量Kg
Weight

d

L

H

W

E

Q

P

inch

DN

150、300Lb；10K、20K

1/2

15

15*40

15

110

101

130

58.5

147

NPT3/4

5

3/4

20

20*40

19

117

101

160

58.5

147

NPT3/4

6

1

25

25*50

25

127

106

160

63.5

156

NPT3/4

9

11/2

40

40*65

38

165

125

230

62.5

181

NPT3/4

15

2

50

50*80

51

178

135

230

68

218

NPT3/4

21

3

80

80*150

76

229

193

400

82

275

NPT3/4

38

4

100

100*200

102

254

265

700

83

300

NPT3/4

70

6

150

150*250

152

292

355

1100

95

403

NPT1

101

8

200

200*350

203

330

410

1100

100

492

NPT1

140


四、保溫夾套球閥主要零件材質表

序號

零件名稱

材質

GB

ASTM

1

夾套

25

105

2

閥座

WCB

A216-WCB

3

閥體

25

A105

4

密封圈

PTFE、對位聚苯

5

球體



6

閥桿

1Cr13

A247-410

7

填料

柔性石墨

8

填料壓蓋

WCB

A216-WCB

注：保溫夾套球閥主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。


五、保溫夾套球閥技術規范

設計標準

ASME　B16.34　GB/T12224

結構長度

ASME　B16.10　GB/T12221

連接法蘭

ASME　B16.34　JB/T79

驅動方式

手動、電動、氣動

試驗和檢驗

JB/T9092     API 598

適用介質

重油、膠類等易凝固介質


六、BQ41F縮徑保溫球閥I型主要連接尺寸

公稱通徑DN

L

D

D1

D2

B

F

Z-Φd

2-G

15

130

95

65

45

14

2

4-Φ14

3/8

20

150

105

75

55

14

2

4-Φ14

3/8

25

160

115

85

65

14

2

4-Φ14

3/8

32

165

135

100

78

16

2

4-Φ18

1/2

40

180

145

110

85

16

3

4-Φ18

1/2

50

200

160

125

100

16

3

4-Φ18

1/2

65

220

180

145

120

18

3

4-Φ18

1/2

80

250

195

160

135

20

3

4-Φ18

1/2

100

280

215

180

155

20

3

4-Φ18

1/2

125

320

280

240

210

22

3

4-Φ23

1/2

150

360

335

295

265

26

3

4-Φ23

1/2



七、BQ41F縮徑保溫球閥II型主要連接尺寸

公稱通徑DN

L

D

D1

D2

B

F

Z-Φd

2-G

15

130

95

65

45

14

2

4-Φ14

3/8

20

150

105

75

55

14

2

4-Φ14

3/8

25

160

115

85

65

14

2

4-Φ14

3/8

32

165

135

100

78

16

2

4-Φ18

1/2

40

180

145

110

85

16

3

4-Φ18

1/2

50

200

160

125

100

16

3

4-Φ18

1/2

65

220

180

145

120

18

3

4-Φ18

1/2

80

250

195

160

135

20

3

4-Φ18

1/2

100

280

215

180

155

20

3

4-Φ18

1/2

125

320

280

240

210

22

3

4-Φ23

1/2

150

360

335

295

265

26

3

4-Φ23

1/2
