蝶式緩沖止回閥

蝶式緩沖止回閥

產品型號:HH47、H47XF、HDH47X
公稱壓力:PN1.0~2.5MPa
公稱通徑:DN40~1000mm
緩閉時間:3~60秒
適用介質:清水、污水、海水
適用溫度:0~80℃(如需要,可達200℃)
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
分享到:

一、HH47X蝶式緩沖止回閥產品概述:

       本廠生產的緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處,防止管網中介質逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要有閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點,是工業用水和城市排污的可靠產品。

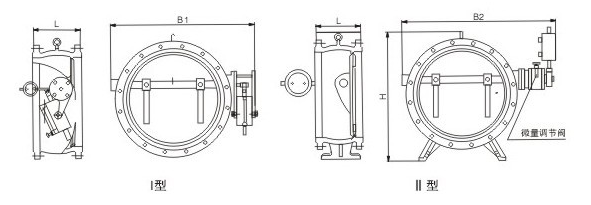

二、HH47X蝶式緩沖止回閥結構圖:


三、HH47X蝶式緩沖止回閥主要技術參數:

公稱壓力:1.0~2.5MPa

公稱通經:40~1000mm

緩閉時間:3~60秒

適用介質:清水、污水、海水

適用溫度:0~80℃(如需要,可達200℃)

法蘭標準:GB/T 17241.6 GB/T 9113

試驗標準:GB/T 13927 AP1598



四、HH47X蝶式緩沖止回閥主要零部件材料:

零件名稱

閥體

閥瓣

閥桿、油缸、活塞

彈簧

閥座

材料

灰鑄鐵、鑄鋼

碳鋼

不銹鋼

不銹鋼

丁腈橡膠


五、HH47X
蝶式緩沖止回閥主要外形連接尺寸:                                      單位:mm

DN(mm)

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

L

140

150

170

180

190

200

210

230

250

270

290

310

330

350

390

430

470

510

550

H

200

215

225

235

280

290

310

350

415

450

480

550

585

640

720

780

840

990

1050

H1

88

98

108

118

130

148

172

210

240

264

297

324

351

379

434

491

549

60
